Descriere
Sistemul SFT-01 este un sistem simplu de fixare.
Un transformator toroidal se fixează într-o cutie, pe un panou, pe un perete, întu-un tablou electric, sau în alte aparate şi utilaje printr-un sistem de fixare. Sistemul SFT-01 fixeaza transformatorul într-o cutie sau pe un panou. Penru fixare în perete, în tablou electric sau în alte aparate şi utilaje se foloseşte sistemul SFT-02, sau alte sisteme speciale impuse de cerinţele de amplasare.

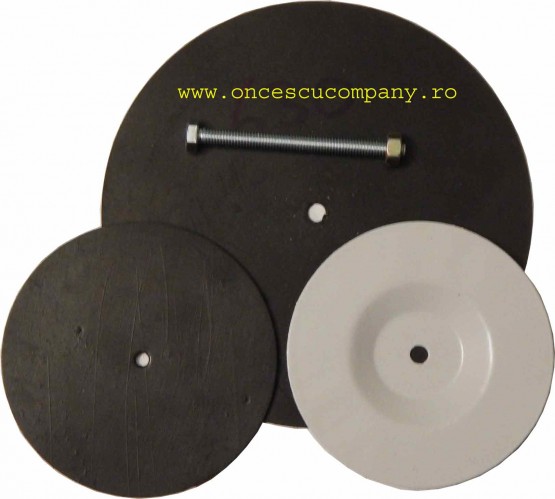

Sistemul de fixare este alcătuit din următoarele componente:
– Un cauciuc mare rotund;
– Un cauciuc mic rotund;
– Un capac din aluminiu (Al) rotund si ambutisat;
– Un surub cu piuliţă corespunzător mărimi transformatorului.
Sistemele de fixare SFT-01 acoperă gama de transformatoare dintre tranformatoarele prezentate în tabelul 1.
Tabel 1.
Tip sistem de fixare | Gama de utilizare de la |
SFT-01-400 | 150 – 400VA |
Caracteristicile mecanice sunt prezentate în tabelul 2.
Talel 2.
Tip transformator | U.m. | 400VA |
Diametru cauciuc mare | mm | 120 |
Diametru cauciuc mic | mm | 95 |
Diametru capac | mm | 90 |
Şurub cu piuluţă | M6x60 | |
Masă | g | 90 |
